Распределительные устройства

Распределительное оборудование устанавливается на линиях электросетей с едиными параметрами напряжения. Также используются для регулировки напряжения при подключении электроустановок, систем коммутации.

Конструкция состоит из коммутационной аппаратуры, соединительных, сборных шин, вспомогательного оборудования (компрессорного, аккумуляторного). Предусмотрена система автоматики, защита от перепадов напряжения (предохранители), контрольно-измерительная аппаратура.

Распределительные устройства (РА) классифицируются по условиям эксплуатации, назначению, особенностям конструкции.

Открытые распределительные устройства (ОРУ)

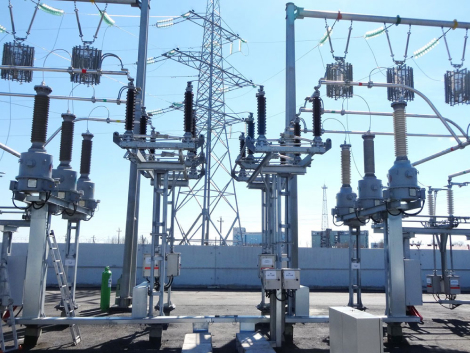

Открытые распределительные устройства

Оборудование, предназначенное для установки снаружи зданий, сооружений, на открытом пространстве. Для установки открытых распределительных устройств, согласно требованиям ПУЭ (правила устройства электроустановок), необходимо обустройство бетонных или металлических оснований, ограждений, обеспечивающих безопасность, устойчивость, защиту от влаги.

В целях пожарной безопасности для устройств, укомплектованных масляными трансформаторами, переключателями, реакторами, работающих под напряжением свыше 110 кВ и выше, необходимо устройство маслоприемников.

Сборные шины открытых распределительных устройств — жесткие трубы или гибкие провода, закрепляемые на опорные или подвесные изоляторы.

Эксплуатационные преимущества ОРУ

  • возможность подключения электрооборудования любого класса напряжения, габаритов;
  • минимальные затраты на установку, не требуется строительство зданий, сооружений;
  • широкие возможности для дальнейшей модернизации, расширения сети;
  • простое техническое обслуживание, контроль, оперативные ремонтные работы.

К недостаткам можно отнести большие габариты установок, быстрый износ, вследствие неблагоприятного влияния окружающей среды, необходимость частого ремонта, замены комплектующих, технического обслуживания.

Такие распределительные установки, работающие на высоких параметрах напряжения, используются на промышленных, производственных предприятиях, располагающих достаточными свободными площадями, используются централизованными поставщиками электроэнергии.

Закрытые распределительные устройства

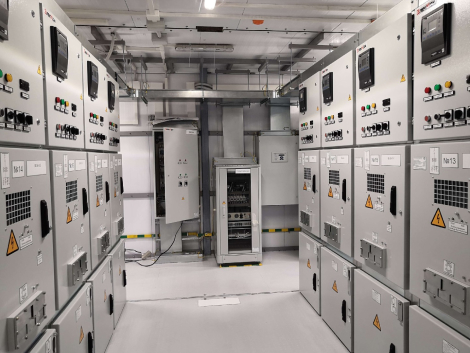

Закрытые распределительные устройства

Закрытые распределительные устройства (ЗРУ) устанавливаются внутри помещений. Представляют собой укомплектованный закрытый блок. Для трансформаторных подстанций используются ЗРУ в виде панелей для высокой (КСО) и низкой (ЩО) стороны напряжения.

Комплектация зависит от условий эксплуатации — аналогично ОРУ, для электросетей с напряжением 35 кВ. Распределительные устройства, работающие с более высокими показателями напряжения, оборудованные повышенной внешней защитой, предназначены для установки в регионах с низкими температурами, высокой влажностью (побережье), рядом с крупными промышленными предприятиями.

Монтаж ЗРУ выполняется по нормативам СНиП, ПУЭ, пожарной безопасности для обеспечения безопасной эксплуатации, обслуживания.

Эксплуатационные преимущества ЗРУ

  • не требуются много площади для установки;
  • бесшумная работа;
  • качественная защита оборудования от неблагоприятных условий внешней среды, низких температур.

Среди недостатков можно отметить сложности с расширением, модернизацией электросети, подключением дополнительного оборудования.

ЗРУ широко применяются в условиях плотной городской застройки, на предприятиях с высоким уровнем загрязнений, в регионах с низкими температурами.

Комплектные распределительные устройства

Заводская комплектация блоков распределительных устройств обеспечивает надёжность работы, качество сборки, соединений. Готовый блок можно устанавливать и внутри (КРУ) и снаружи помещения (КРУН).

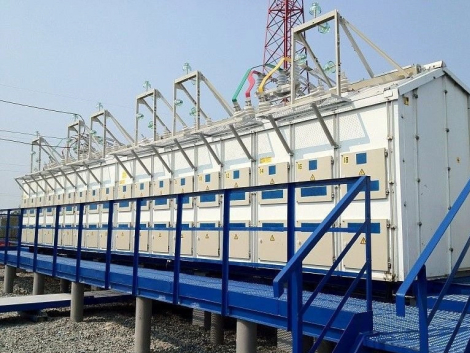

Комплектные распределительные устройства

Блок-комплект состоит из нескольких отсеков:

  • секция ввода, подключения внешней сети;
  • блок с предохранительными, распределительными шинами;
  • низковольтный релейный блок;
  • секция с силовыми переключателями, другим высоковольтным оборудованием;
  • выключатель автомат.

Предусмотрено несколько видов изоляции — воздушная, масляная, твердая, газообразная.

Основные преимущества КРУ

  • возможность выбора необходимой комплектации, конструктива, параметров;
  • оперативная установка и подключение;
  • удобное техническое обслуживание, длительный безремонтный срок эксплуатации.

К недостаткам можно отнести только более высокую стоимость.

КРУ широко используются на электростанциях, распределительных подстанциях, на объектах нефтяной промышленности, для энергообеспечения судов.

Классификации других распределительных устройств

Для особых условий эксплуатации по техническим характеристикам заказчика производятся другие виды распределительных устройств:

  • сборные камеры одностороннего обслуживания (КСО) — это модификация комплектного РУ, распределительные блоки, комплектуемые по параметрам заказчика, для модернизации, расширения сетей электроснабжения;
  • низковольтные комплектные устройства (НКУ) — для трехфазных сетей частотой 50 Гц, с напряжением ниже 1000 В. Оборудованы защитой от перегрузок, автоматикой, сигнализацией, другим оборудованием для оперативного контроля и управления.

Выбор распределительного устройства зависит от эксплуатационных требований конкретной сети, рабочих нагрузок, режима работы, климатических условий.
