Рифленый лист – металлопродукция, применяемая при проведении внутренних и наружных строительных работ. Представляет собой стальной лист с объемным рисунком с одной стороны. Характеристики исходного проката определяются ГОСТом 19903-2015. Размеры и другие свойства рифленых листов с рисунками «ромб» и «чечевица» регламентируются ГОСТом 8568-77. Стальной прокат с чечевичным и ромбическим рифлением обладает антискользящей поверхностью, которая важна для обеспечения безопасности персонала на промышленных и сельскохозяйственных предприятиях, в складских помещениях, пассажиров в транспорте.
Виды рельефных листов
Такие металлоизделия получают методом горячего деформирования на станах валками, которые с одной стороны изготавливают гладкую, а с другой стороны – рифленую поверхность. В массовом варианте для этой продукции используются углеродистые стали Ст0, Ст1, Ст2, Ст3 различных степеней раскисления. Прокат для применения в условиях, в которых важны декоративные, гигиенические качества, коррозионная стойкость, изготавливается из нержавеющих сталей AISI 321, AISI 201, AISI 316, AISI 430.
Помимо материала, используемого при производстве, эти листы различаются по:
- типу рифлей и варианту их размещения;
- толщине заготовки, используемой для изготовления рифленых полотен;
- количеству выступов на 1 м2.
Продукция соответствует следующим требованиям:
- высота рифлей – 10-30% от толщины исходного листового или рулонного проката, в металлоизделиях толщиной 5 мм и более высота рифли должна быть не менее 1 мм;

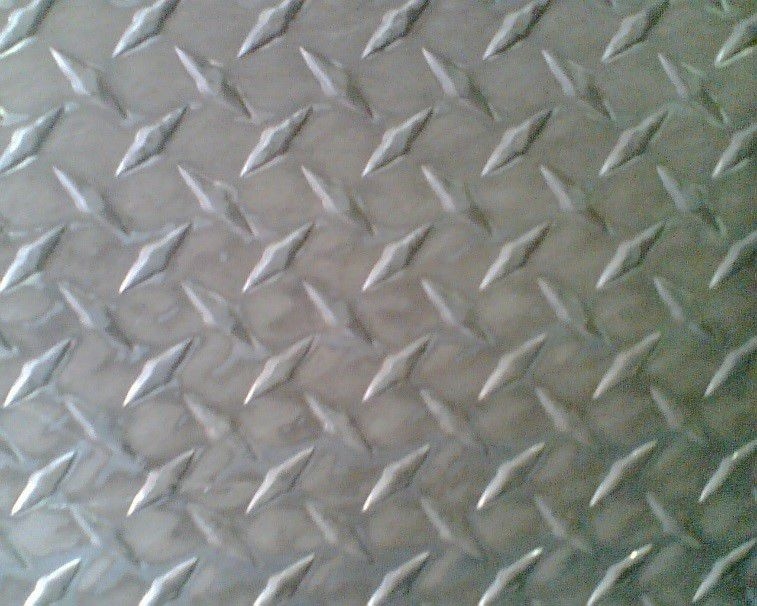

- размеры диагоналей ромбов – в диапазоне 25-30х60-70 мм;

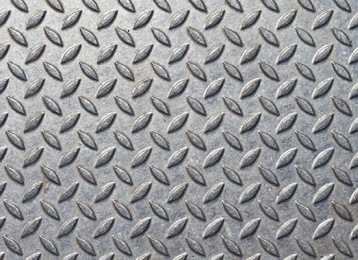

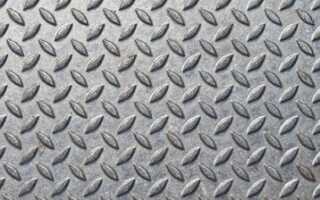

- дистанция между чечевицами – 20, 25, 30 мм.
Размеры листа рифленого металла:
- длина – 1,4-8,0 м с шагом 50 мм;
- ширина готового рифленого листа – 0,6-2,0 м, шаг – 50 мм.
Таблица веса 1 м2 стального рифленого листа с чечевичным рифлением или рисунком «ромб»
| Рифление «ромб» | Рифление «чечевица» | ||||
| Толщина исходного листового проката, мм | Ширина основания рифлей, мм | Масса 1 м2, кг | Толщина исходного листового проката, мм | Ширина основания рифлей, мм | Масса 1 м2, кг |
|
2,5 |
5 |
21,0 |
2,5 |
3,6 |
20,1 |
|
3,0 |
5 |
25,1 |
3,0 |
4,0 |
24,2 |
|
4,0 |
5 |
33,5 |
4,0 |
4,0 |
32,2 |
|
5,0 |
5 |
41,8 |
5,0 |
5,0 |
40,5 |
|
6,0 |
5 |
50,0 |
6,0 |
5,0 |
48,5 |
|
8,0 |
5 |
66,0 |
8,0 |
6,0 |
64,9 |
|
10,0 |
5 |
83,0 |
10,0 |
6,0 |
80,9 |
|
12,0 |
5 |
99,3 |
12,0 |
6,0 |
96,8 |
Виды рисунков рифлений
Производители предлагают следующие типы рисунков:
- «Даймонд». Это самый простой рисунок, состоящий из рифлей, которые располагаются перпендикулярно друг другу.

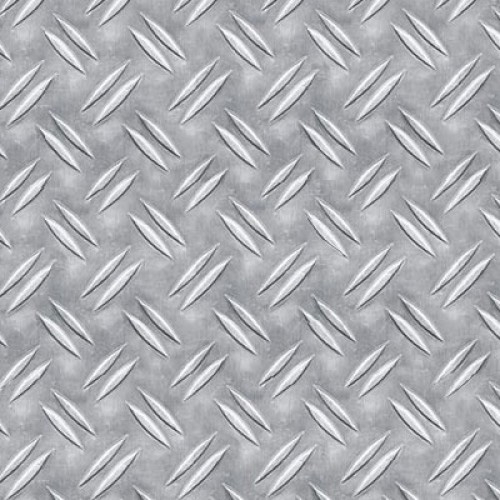

- «Дуэт». Этот рисунок отличается от предыдущего сдвоенным размещением рифлей.

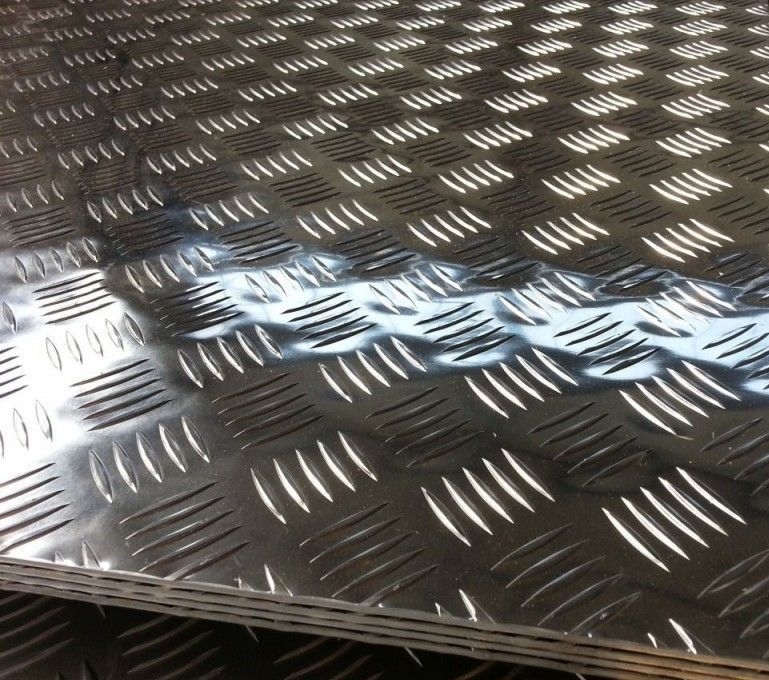

- «Квартет» и «Квинтет». Это сложные рисунки, отличающиеся декоративно привлекательным видом.
Области применения рифленого листа
Этот металлопрокат применяется в строительстве, промышленности и быту:
- Для наружной и внутренней отделки вертикальных ограждающих конструкций – стен, перегородок.
- На промышленных предприятиях, складских площадях, а также в других местах с повышенной травмоопасностью для устройства переходов, пандусов, смотровых площадок, изготовления ступеней. Такая металлопродукция востребована на таких ответственных объектах, как нефтяные платформы и электростанции.
- В автомобилестроении – для изготовления нескользящих покрытий.
- В дорожном строительстве – для устройства мостиков и переходов.
- Металлоизделия из нержавеющих сталей используются для решения дизайнерских задач в строительстве и архитектуре.
