Характеристики и область применения двутавра 10

Двутавр 10 – вид фасонного стального металлопроката, изготавливаемый способом горячей прокатки или сварки. Поперечное сечение – в виде буквы «Н», что обеспечивает сочетание высокой прочности и небольшой массы погонного метра. Изделия хорошо работают при сжимающих и скручивающих усилиях. Высота стенки – 100 мм. Внутренние грани полок могут быть параллельны друг другу или располагаться под уклоном.

Особенности производства

Горячая прокатка – массовый способ производства фасонной балки номер 10. Для изготовления этой металлопродукции рядового применения используются заготовки (слябы или квадраты) из «черных» углеродистых сталей обыкновенного качества. При производстве металлопроката, предназначенного для эксплуатации в сложных условиях, востребованы низколегированные марки. Изделия из стали 09Г2С сохраняют рабочие характеристики в широком температурном интервале, при статических, динамических, вибрационных нагрузках. Для повышения коррозионной стойкости металлопродукцию покрывают грунтом, грунтом+эмалью, защитным цинковым слоем.

Точность прокатки:

  • Б – повышенной точности;
  • В – обычной точности.

Длина изделий, поступающих в продажу, – 4-12 м. По желанию потребителя металлопрокат может иметь другую длину.

Горячекатаный двутавр 10 с уклоном внутренних граней полок

ГОСТ 8239-89 регламентирует производство двутавра номер 10 с уклоном внутренних граней полок, угол уклона находится в диапазоне – 6-12%. Утолщения во внутренних углах обеспечивают повышенные характеристики прочности и жесткости.

Основные области применения этой металлопродукции:

  • строительство зданий различного назначения – устройство перекрытий и покрытий зданий, изготовление ферм;
  • дорожное строительство;
  • мостостроение;
  • изготовление и монтаж опорных металлоконструкций.

Размеры двутавра и другие характеристики двутавровой балки 10 с параллельными гранями полок

Металлопрокат производят в соответствии с ГОСТом 26020-83 и СТО АСЧМ 20-93. В маркировке металлопродукции указывается номер, равный высоте в сантиметрах, буква, обозначающая серию и номер исполнения. Б – нормальная серия, 1 – номер исполнения.

Параллельные грани полок обеспечивают удобное сопряжение балки по внутренним поверхностям с изделиями прямоугольного сечения. Изделия удобны при прокладке по плоским поверхностям.

Области применения:

  • жилое и индустриальное строительство;
  • мостостроение – в качестве диагональных связей;
  • сооружение опор.

Таблица размеров и веса 1 м двутавра номер 10

Нормативный документ

Наименование

Высота стенки, мм

Толщина стенки, мм

Ширина полки, мм

Толщина полки, мм

Масса 1 м, кг

Количество метров в тонне

ГОСТ 8239-89

10

100

4,5

55

7,2

9,46

105,71

ГОСТ 26020-83 и СТО АСЧМ 20-93

10Б1

100

4,1

55

5,7

8,1

123,46

Табличная масса погонного метра двутавра 10 определяется по номинальным размерам и средней плотности стали – 7850 кг/м3.

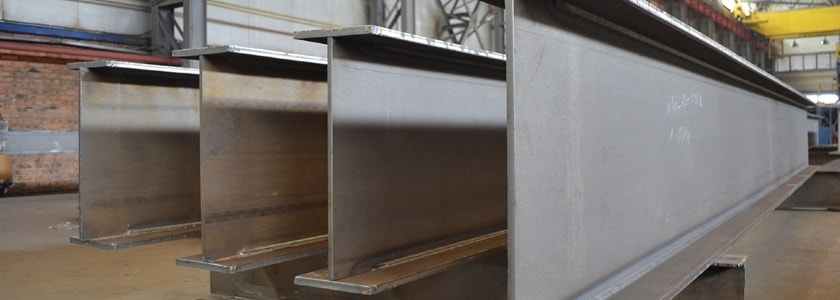

Сварная двутавровая балка 10

Эта металлопродукция менее популярна, по сравнению с горячекатаной. Ее сортамент может соответствовать ГОСТу 26020-83 (СТО АСЧМ 20-93) или конструкторской документации. Преимуществом таких металлоизделий являются возможности изготовления профиля с переменными значениями стенки, использования двух видов стали в одной балке, перфорации стенки. Сварная балка часто применяется в архитектурных конструкциях сложных форм.
