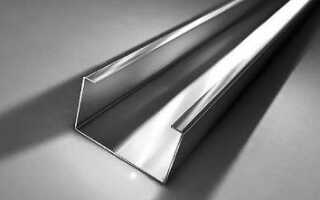

Гнутый швеллер – продукция, изготавливаемая на профилегибочных станах из листовых заготовок из углеродистой стали обыкновенного качества, качественной, низколегированной, коррозионностойкой. Сортамент равнополочного гнутого швеллера (с полками равной ширины) определяется ГОСТом 8278-83, неравнополочного (с полками неравной ширины) – ГОСТом 8281-80. Размеры характеризуются номерами.
Характеристики гнутого равнополочного и неравнополочного швеллера
В качестве заготовки используют стальную полосу, ширина которой равна сумме высоты стенки и удвоенной ширины полки. Изделие формуют на гибочном стане. Швеллер, произведенный из рядовых сталей, может иметь высоту профиля 25-410 мм, ширину полки 20-180 мм. При использовании низколегированных сталей высота профиля может составлять 25-310 мм, ширина полки – 20-160 мм.

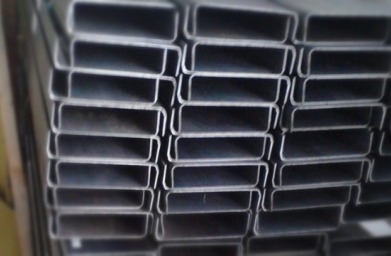

Гнутый профиль отличается от горячедеформированного как визуально, так и по техническим характеристикам.
- Внешне для гнутых изделий характерны скругленные наружные углы.
- В отличие от горячекатаных, гнутый профиль имеет более точные размеры, что исключает необходимость изготовления фасок, обеспечивает удобную сварку и другие виды обработки.
- Гнутый швеллер имеет меньшую массу и стоит дешевле.
- Прочность гнутого профиля уступает горячекатаным изделиям, поэтому он не используется для изготовления несущих конструкций.
Плюсы гнутого швеллера: способность выдерживать значительные осевые нагрузки и давление на изгиб, удобный монтаж, благодаря совместимости с плоскими поверхностями, точность размеров.
Области применения гнутого швеллера
Эта металлопродукция широко применяется для:
- изготовления каркасов (в роли усиливающих элементов);
- проведения мероприятий по реконструкции старого жилого фонда, благодаря небольшому весу, позволяющему снизить нагрузку на фундамент;
- отделочных работ (в качестве каркаса для обшивки внутренних и наружных стен, сооружения внутренних перегородок, обустройства производственных помещений);
- изготовления нестандартного оборудования, например, испытательных и ремонтных стендов;
- изготовления несущих рам грузовой, строительной, дорожной техники.
Таблица весов погонного метра равнополочного гнутого швеллера по ГОСТу 8278-83
|
Высота, h, мм |
Ширина полки, b, мм |
Толщина стенки, s, мм |
Масса 1 м, кг |
Высота, h, мм |
Ширина полки, b, мм |
Толщина стенки, s, мм |
Масса 1 м, кг |
|
25 |
26 |
2 |
1,09 |
45 |
25 |
3 |
1,96 |
|
25 |
30 |
2 |
1,22 |
50 |
30 |
2 |
1,61 |
|
28 |
27 |
2,5 |
1,42 |
50 |
40 |
2 |
1,95 |
|
30 |
25 |
3 |
1,61 |
50 |
50 |
2,5 |
2,77 |
|
30 |
30 |
2 |
1,3 |
60 |
30 |
3 |
2,55 |
|
32 |
20 |
2 |
1,03 |
60 |
40 |
3 |
3,04 |
|
32 |
25 |
2 |
1,17 |
60 |
50 |
3 |
3,5 |
|
32 |
32 |
2 |
1,39 |
80 |
40 |
3 |
3,51 |
|
38 |
95 |
2,5 |
4,3 |
80 |
60 |
3 |
4,46 |
|
40 |
20 |
2 |
1,14 |
80 |
80 |
3 |
5,4 |
|
40 |
20 |
3 |
1,61 |
80 |
100 |
6 |
12,14 |
|
40 |
30 |
2 |
1,45 |
100 |
50 |
3 |
4,47 |
|
40 |
40 |
3 |
2,55 |
100 |
60 |
3 |
4,93 |
|
43 |
40 |
2 |
1,97 |
100 |
80 |
3 |
5,87 |
Для расчета массы партии гнутого швеллера массу одного метра изделия умножают на общую длину изделий. У реальной металлопродукции эти характеристики немного отличаются от табличных, что связано с погрешностями по толщине исходной стали и неточностями, возникающими в процессе гибки. Все эти отклонения не должны превышать величины, установленные ГОСТами.
