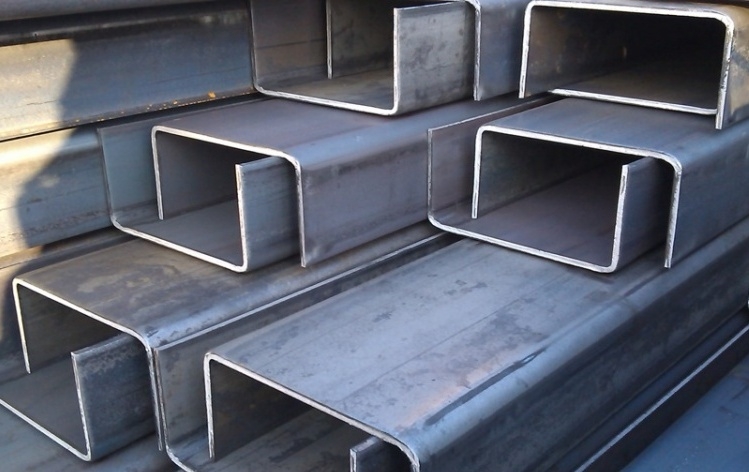

Гнутый швеллер – металлопродукция с П-образным поперечным сечением. Ее изготавливают из рулонной полосы на профилегибочных станках. При производстве используют углеродистые стали обыкновенного качества, конструкционные качественные и низколегированные.
Основные характеристики

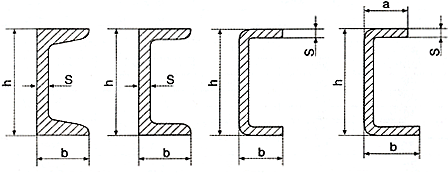

Основное внешнее отличие гнутого швеллера от горячекатаного – наружные скругленные углы. Прочностные характеристики гнутого профиля ниже аналогичных параметров горячекатаной металлопродукции. Изделия, изготовленные гибкой, используют для изготовления каркасов под отделочные материалы, для сооружения перегородок, в машиностроении.
Преимущества металлоизделий
- Одинаковая толщина во всех местах поперечного сечения.
- Возможность изготовления как равнополочной, так и неравнополочной продукции, производства гнутого швеллера по индивидуальным размерам.
- Исправление при гибке некоторых дефектов заготовки, что упрощает ее последующую обработку.
Для повышения устойчивости к коррозионному разрушению металлоизделия покрывают защитным цинковым, алюмоцинковым или лакокрасочным слоем.
Способы определения массы партии профиля
Размеры равнополочной продукции регламентируются ГОСТом 8278-83. Профиль характеризуют: высота стенки, ширина полки, толщина стенки, радиус гибки. Для определения веса партии можно воспользоваться одним из трех способов – онлайн-калькулятором, формулой или таблицей весов.

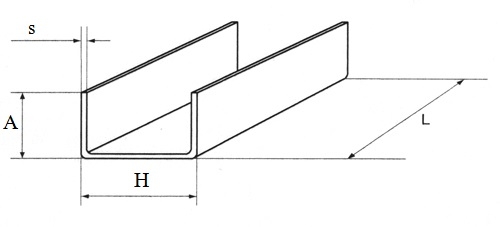

Формула примерного расчета массы равнополочного гнутого швеллера:
M = (2A + H)*s*7,85*L, в которой:
M – масса профильного изделия, кг;
A – ширина полки, м;
H – высота стенки, м;
s – толщина стенки, мм;
7,85 – средняя плотность стали, кг/дм3;
L – длина изделия.
Для определения массы партии гнутого швеллера по таблице необходимо массу одного погонного метра умножить на общий метраж.
Таблица размеров и весов 1 м гнутого равнополочного швеллера
| Высота стенки, мм | Ширина полки, мм | Толщина, мм | Масса 1 м, кг | Высота стенки, мм | Ширина полки, мм | Толщина, мм | Масса 1 м, кг |
| 25 | 26 | 2 | 1,092 | 70 | 30 | 2 | 1,924 |
| 30 | 2 | 1,218 | 70 | 40 | 3 | 3,260 | |
| 28 | 27 | 2,5 | 1,423 | 70 | 50 | 3 | 3,731 |
| 30 | 25 | 3 | 1,611 | 70 | 50 | 4 | 4,871 |
| 30 | 2 | 1,296 | 70 | 60 | 4 | 5,499 | |
| 32 | 25 | 3 | 1,658 | 80 | 25 | 4 | 3,615 |
| 32 | 2 | 1,390 | 32 | 4 | 4,055 | ||
| 40 | 20 | 2 | 1,139 | 35 | 4 | 4,243 | |
| 20 | 3 | 1,611 | 40 | 2,5 | 2,970 | ||
| 30 | 2 | 1,453 | 40 | 3 | 3,516 | ||
| 30 | 2,5 | 1,793 | 50 | 4 | 5,185 | ||
| 40 | 2 | 1,767 | 60 | 3 | 4,458 | ||
| 40 | 2,5 | 2,185 | 60 | 4 | 5,813 | ||
| 40 | 3 | 2,553 | 60 | 6 | 8,37 | ||
| 45 | 25 | 3 | 1,965 | 80 | 3 | 5,40 | |
| 31 | 2 | 1,563 | 80 | 4 | 7,069 | ||
| 50 | 30 | 2 | 1,610 | 85 | 4 | 7,383 | |
| 30 | 2,5 | 1,989 | 100 | 6 | 12,14 | ||
| 32 | 2,5 | 2,068 | 90 | 50 | 3,5 | 4,869 | |
| 40 | 2 | 1,924 | 54 | 5 | 7,059 | ||
| 40 | 2,5 | 2,382 | 100 | 2,5 | 5,505 | ||
| 40 | 3 | 2,809 | 100 | 40 | |||
| 40 | 4 | 3,615 | 40 | 2,5 | 3,363 | ||
| 47 | 6 | 5,732 | 50 | 3 | 3,966 | ||
| 50 | 2,5 | 2,774 | 50 | 5 | 7,137 | ||
| 50 | 3 | 3,28 | 60 | 3 | 4,929 | ||
| 50 | 4 | 4,243 | 60 | 4 | 6,441 | ||
| 60 | 26 | 2,5 | 2,011 | 80 | 3 | 5,871 | |
| 30 | 2,5 | 2,185 | 80 | 4 | 7,697 | ||
| 30 | 3 | 1,553 | 100 | 3 | 6,792 | ||
| 32 | 2,5 | 2,264 | 120 | 25 | 4 | 4,871 | |
| 32 | 3 | 2,668 | 50 | 3 | 4,908 | ||
| 32 | 4 | 3,427 | 50 | 4 | 6,441 | ||
| 40 | 2 | 2,081 | 60 | 4 | 7,069 | ||
| 40 | 3 | 3,045 | 60 | 5 | 8,707 | ||
| 50 | 3 | 3,495 | 70 | 5 | 9,492 | ||
| 60 | 3 | 3,987 | 80 | 4 | 8,325 | ||
| 60 | 4 | 5,185 | 140 | 40 | 3 | 4,148 | |
| 80 | 3 | 4,908 | 60 | 5 | 9,492 | ||
| 90 | 5 | 8,707 | 80 | 5 | 11,06 |
