Традиционным способом для соединения металлических листов является сварка. Однако сварка тонкого листового проката и листов с защитными покрытиями часто бывает проблематичной или невозможной. Поэтому мы рассмотрим альтернативные варианты – с помощью фальцевых швов, клепки и специального крепежа.

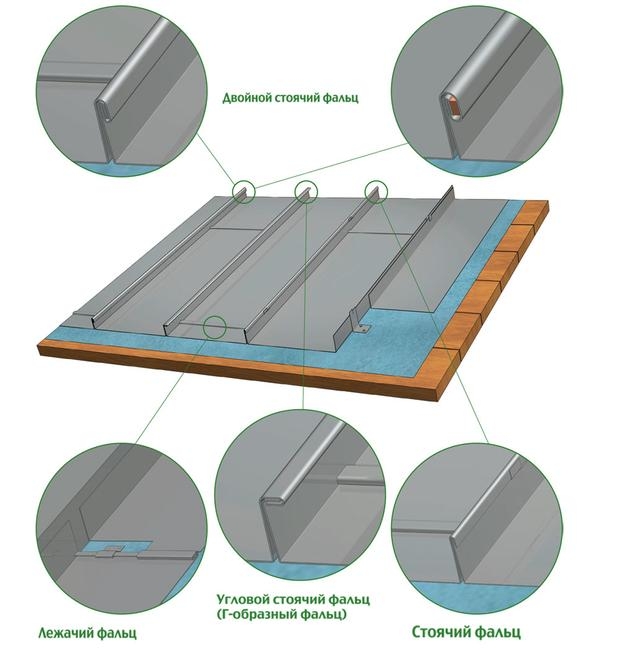

Виды фальцевых швов для соединения тонких металлических листов
Эти виды соединений популярны при устройстве металлических кровель.

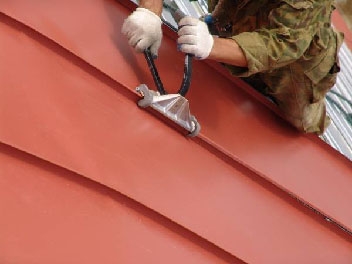

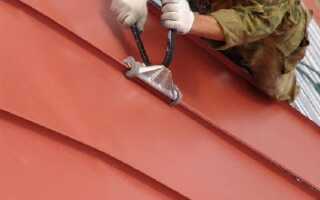

- Двойной стоячий фальц применяется для кровель со скатами, угол наклона которых менее 25°. Этот шов на месте соединения металлических листов обеспечивает устойчивость к проникновению влаги. Исключение составляет воздействие стоячей воды. В таких ситуациях изготавливают высокие фальцы или используют специальные прочные прокладки, допускающие применение механизмов для закатывания фальца.
- С помощью лежачих фальцев соединяют листы в горизонтальном направлении.
- Для кровель со значительным наклоном скатов – более 25° – применяют простой в исполнении Г-образный фальц.
- Для стыкования листов в продольном направлении используют стоячий фальц.

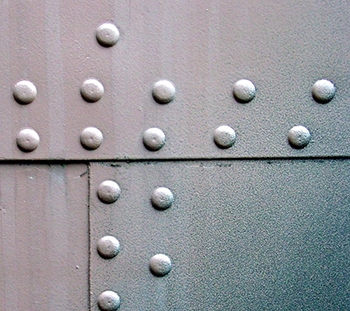

Соединение листов металла заклепками
Заклепки изготавливают из стали, алюминия, меди, латуни, они бывают полукруглыми, плоскими, потайными или полупотайными.
Этапы соединения листов заклепками
- Листы накладывают друг на друга, фиксируют в струбцине.
- Центры отверстий отмечают и накернивают.
- Отверстия пробивают пробойником или высверливают одновременно в обеих заготовках.
- В пробитые отверстия сразу же вставляют заклепки и расплющивают их молотком.
- С помощью обжимки придают окончательную форму верхней головке.
Длина стержня заклепки выбирается таким образом, чтобы над поверхностью металла он выступал примерно на 1/3. От краев листов заклепки должны располагаться на дистанции 9-12 мм, между собой – на расстоянии 25-30 мм.
Для листов из высокопрочных, термически упрочненных сплавов алюминия соединение заклепками является основным способом. Сравнительно новые изделия – рифленые алюминиевые болтозаклепки. Стержень такой заклепки захватывается специальным пневмоинструментом и натягивается.
Стыковка листов профнастила
При укладке на кровлю профилированного тонколистового оцинкованного холоднокатаного проката действуют следующие правила соединения:
- на крутых скатах достаточно перехлеста листов (более 30°) – от 10 см;
- при наклоне 15-30° совмещение составляет 15-20 см;
- при малом уклоне – до 14° – ширина стыка 20 см.
На нижних и верхних краях крыши по стыкам располагают крепления в каждом углублении профиля. На продольных стыках крепежные элементы располагают с шагом 50 см.
Виды крепежа
-
Стальной оксидированный или оцинкованный саморез-«клоп» со сверлом применяется для фиксации металлического листа к металлической обрешетке. При толщине листа до 2 мм предварительное сверление не требуется. -
Стальной оксидированный или оцинкованный саморез-«клоп» без сверла применяется для крепления металлического листа к обрешетке из металла.
- Для соединения тонких профилированных листов между собой используют самосверлящие самонарезающие винты марки HILTI. Крепеж длиной до 19 мм может применяться для соединения двух-трех листов, общая толщина которых не превышает 2,7 мм.
- Самосверлящие оцинкованные винты HILTI диаметром 4,8-6,3 мм длиной 38-55 мм служат для крепления профнастила к основному металлу непосредственно или через утеплительный слой.
- Для использования в агрессивных средах предназначены винты HILTI диаметром 4,8-5,5 мм длиной до 100 мм, изготовленные из коррозионностойкой стали.
Стальной оксидированный или оцинкованный саморез-«клоп» со сверлом применяется для фиксации металлического листа к металлической обрешетке. При толщине листа до 2 мм предварительное сверление не требуется.
Стальной оксидированный или оцинкованный саморез-«клоп» без сверла применяется для крепления металлического листа к обрешетке из металла.Способ стыковки просечно-вытяжного листа зависит от его толщины. Для толстолистовой продукции применяется сварка, для тонколистовой – заклепки или самосверлящие винты.
